リモコンボート型測深機
浅瀬・危険水域での深浅測量及び調査
リモコンボート型測深機は、従来の有人ボートでは困難な浅瀬や危険水域への測量、調査が可能となり、座礁、転覆、転落事故の危険がありません。また測深範囲0.5ｍ～80ｍ、操船可能範囲800ｍと浅瀬に特化しています。
１．音響測深機の種類
音響測深機には測量船直下付近の水深を測定する『シングルビーム方式』や、シングルビーム方式測深イメージマルチビーム方式測深イメージ扇状に音波を放射し指向性の鋭い複数のビームを使用することで測量船の進行方向に直交した方向の広い範囲の水深を測定する『マルチビーム方式』があります。

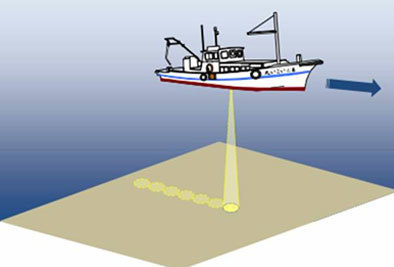

シングルビーム方式測深イメージ

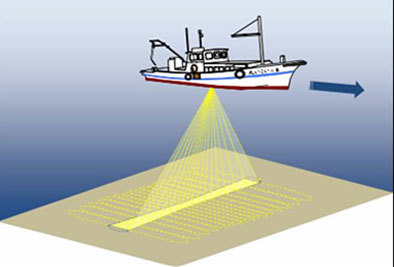

マルチビーム方式測深イメージ
２．データ利用

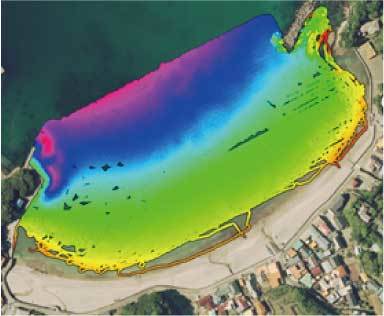

取得した座標データは、水深により色分けをすることで、水中の地形がより分かりやすくなります。任意断面の地形の形状や堆積による経年変化など処理・加工することができます
保有するリモコンボート

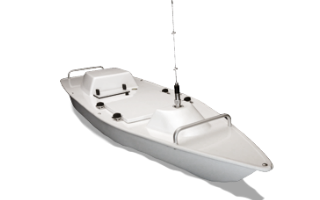

RC-S３
シングルビーム搭載
| 全長 | 1,400mm |
| 全幅 | 350mm |
| 高さ | 250mm（突起物除く） |
| 重さ | 12kg（バッテリー除く） |
| 最大船速 | 4.5kt |
| 連続航行時間 | 210分（静水、自律航行時） |
| 測深範囲 | 水深0.5m ～ 80m |
| 測深分解能 | 0.01m |
| ビーム幅 | 6° |

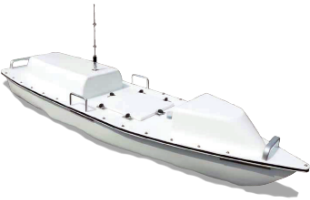

RC-M１
マルチビーム搭載
| 全長 | 1,600mm |
| 全幅 | 450mm |
| 高さ | 290mm（突起物除く） |
| 重さ | 25kg（ソナー部含む、バッテリー除く） |
| 最大船速 | 4.5kt |
| 連続航行時間 | 210分（静水、自律航行時） |
| 測深範囲 | 水深0.5m ～ 80m |
| 測深分解能 | 0.01m |
| ビーム幅 | 1.5° × 1.5° |
| ビーム数 | 最大256（等角度/等間隔） |
| スワス幅 | 最大150°（可変） |
| 測深回数 | 最大50回/秒 |
| 動揺計/GNSS | 内蔵/内蔵 |
